Izboljšajte bivalno izkušnjo z ustreznimi gradbenimi proizvodi

Hrup je neželen ali moteč zvok, ki lahko negativno vpliva na naše zdravje, udobje in splošno počutje. V širšem smislu je hrup vsak zvok, ki je nezaželen, nadležen ali moteč. Definicija hrupa je subjektivna, saj to, kar je za eno osebo moteče, za drugo osebo morda ni.

 V članku je opisan vidik ugodja, vezan na zmanjševanje motečega hrupa, kar zagotavlja sistem Ultra Silent™.

Hrup lahko ima na zdravje ljudi več negativnih učinkov, tudi že manjši hrup, npr. tak, ki nastaja v sistemih za odvajanje vode v stavbah. Povzroča lahko motnje spanja, zmanjšanje učinkovitost pri delu ali učenju, vznemirjenost in tako naprej ter tako znižuje kakovost bivanja. Pri posebej ranljivih skupinah ljudi, kot so starejši, otroci, slepi, ljudje s poškodbo sluha, bolj občutljivi ljudje ali osebe z duševnimi motnjami, so vplivi navadno večji. Udobje bivanja je pomemben dejavnik, ki vpliva na kakovost našega življenja. Ena izmed ključnih komponent udobja je tako tudi nivo hrupa v bivalnih in delovnih prostorih.

Standardi
 Na tem področju imajo pomembno vlogo standardi, ki določajo dovoljene nivoje hrupa in smernice za zmanjšanje hrupa v stavbah. Eden takih standardov je nemški standard oziroma smernice VDI 4100, ki obravnavajo akustične lastnosti gradbenih komponent, vključno s cevmi za hišno kanalizacijo. Standard VDI 4100 je izdalo VDI - Verein Deutscher Ingenieure - Združenje nemških inženirjev.
Standard je široko sprejet in uporabljen v gradbeni industriji kot referenčni dokument za zagotavljanje visokega nivoja zvočne izolacije in s tem povezanega udobja bivanja ter posledično povečuje vrednost nepremičninam. Ta smernica določa tri razrede zvočne izolacije (A, B in C, kjer nivo A predstavlja najvišje zahteve) med prostori v stanovanjih, vrstnih hišah in dvojčkih z namenom zaščite ljudi pred nesprejemljivimi in motečimi ravnmi hrupa.
VDI 4100 je namenjen širokemu krogu uporabnikov, vključno s projektanti, arhitekti, gradbinci, investitorji in uporabniki. Cilj je zagotoviti boljšo zaščito pred hrupom in izboljšati kakovost bivanja v stavbah z uporabo ustreznih meril zvočne izolacije. Skladnost s standardom VDI 4100 je močno priporočljiva, saj zagotavlja, da so doseženi visoki standardi akustične udobnosti, kar je še posebej pomembno v večstanovanjskih stavbah, bolnišnicah, hotelih, šolah ipd.
VDI 4100 nadgrajuje standard DIN 4109-1, ki določa minimalne zahteve glede zvočne izolacije različnih gradbenih komponent, materialov. Slednja sta nemška standarda, ki postavljata zahteve za Nemčijo, vendar sta oba široko uporabljena. Standard EN 12354-5 podaja metode za ocenjevanje akustičnih lastnosti stavb iz lastnosti sestavnih delov (zvočne ravni obratovalnih delov).
Če povzamemo, VDI 4100 določa »nadstandardne« zahteve zaščite pred hrupom, ki pa so široko sprejete in zahtevane. DIN 4109-1 določa osnovne zahteve za zvočno izolacijo v stavbah, medtem ko DIN EN 12354-5 podaja posebne metodologije za ocenjevanje in nadzor hrupa, ki ga povzroča servisna oprema stavb oz. sestavni deli stavb. Oba standarda se dopolnjujeta in prispevata k splošnemu cilju doseganja sprejemljivih akustičnih razmer v stavbah.
Nenazadnje moramo tu omeniti še standard EN 14366-1 (Laboratorijske meritve zvoka iz servisne opreme, ki se prenaša po zraku in konstrukciji - 1. del: Pravila uporabe pri napravah za odvajanje odpadne vode), v katerem so cevni sistemi za odpadno vodo ali deževnico okarakterizirani kot viri zvoka, ki se prenaša po zraku in konstrukciji. Zato se uporablja za opremo, nameščeno v vseh vrstah stavb (s težko ali lahko konstrukcijo). Določa laboratorijske merilne metode za določanje vhodnih podatkov, ki so potrebni tako za primerjavo izdelkov in materialov kot za napovedovanje ravni zvoka v stavbah ob uporabi standarda EN 12354-5. Te vhodne veličine so raven zvočne moči cevnega sistema za zvok, ki se prenaša po zraku, in tri veličine za zvok, ki se prenaša po konstrukciji (prosta hitrost cevnega sistema, blokirana sila in mobilnost).

Sistem Ultra Silent™
Z mislijo na višjo kakovost bivanja naših uporabnikov smo razvili sistem cevi in spojnih kosov za odvajanje vode iz stavb Ultra Silent™, ki ga odlikuje visoka stopnja zvočne izolativnosti. Sistem cevi in spojnih kosov za odvajanje vode iz stavb Ultra Silent™ odlikuje visoka stopnja zvočne izolativnosti.

Vsak predmet, ki se premika, povzroča hrup, ko prenaša vibracije v obliki pritiska ali valov z negativnim tlakom na okoliški zrak.
V cevnih sistemih za odpadne vode nastajata dve vrsti hrupa:
 • Hrup, ki se širi po zraku – prihaja iz cevovodov in nastaja pri odtekanju odpadne vode. V tem primeru mora zvočno izoliran sistem omejiti širjenje hrupa po zraku in ga zadržati v ceveh.
Ultra Silent™ s svojo 3-slojno strukturo, pri čemer srednji sloj vsebuje mineralno polnilo, zagotavlja odlično odvajanje vode brez motečega hrupa oz. ga občutno zmanjša.

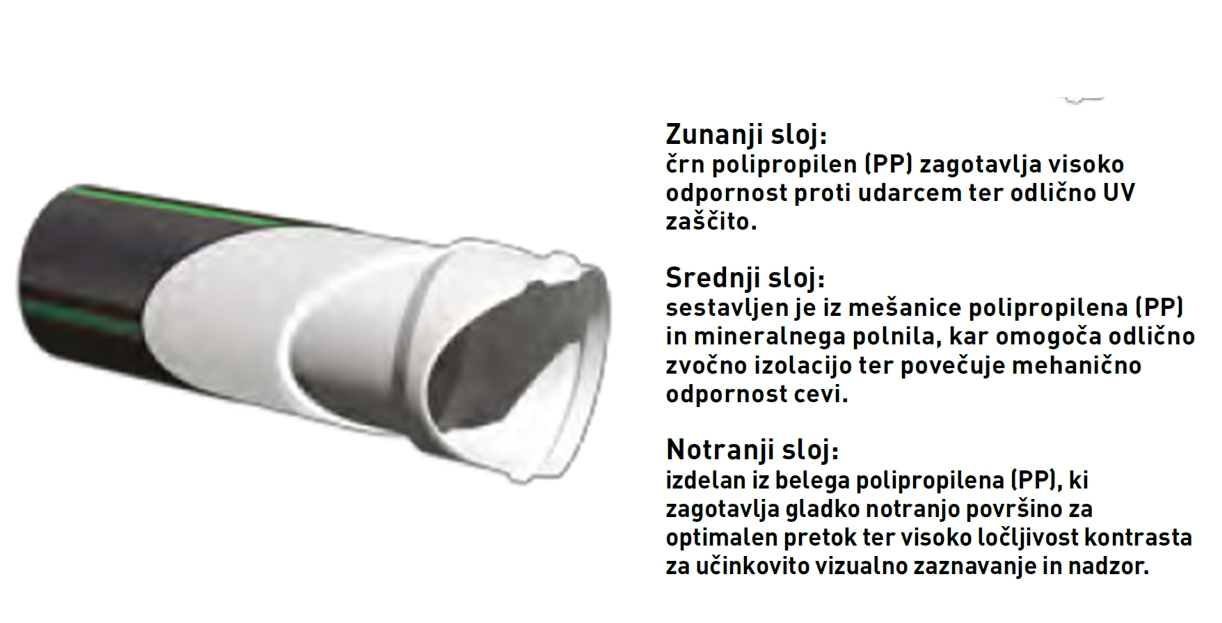

3-slojna struktura cevi sistema Ultra Silent™

• Hrup, ki se prenaša po strukturi stavbe, tudi po ceveh in spojnih kosih, in sicer tam, kjer se stikajo s konstrukcijo. Zvok, ki prihaja iz notranjosti cevi in spojnih kosov, povzroča vibracije, ki se prek stika prenašajo na celotno stavbo. Resonanca se torej prenaša preko cevnih objemk na konstrukcijo stavbe. Moteč hrup tako dosega sosednje prostore. Tukaj je odločilnega pomena pravilna vgradnja, vrsta uporabljenih cevnih objemk in pravilna pritrditev cevnih objemk.

Vertikalna vgradnja na steno
 Pritrjena objemka: spodnjo od obeh objemk pritrdimo (v vsakem nadstropju) tik pod grlom cevi ali spojnega kosa in privijemo do konca.
Drseča objemka: zgornjo pritrdimo (v vsakem nadstropju) tako, da je ne privijemo do konca, guma se cevi samo dotika.

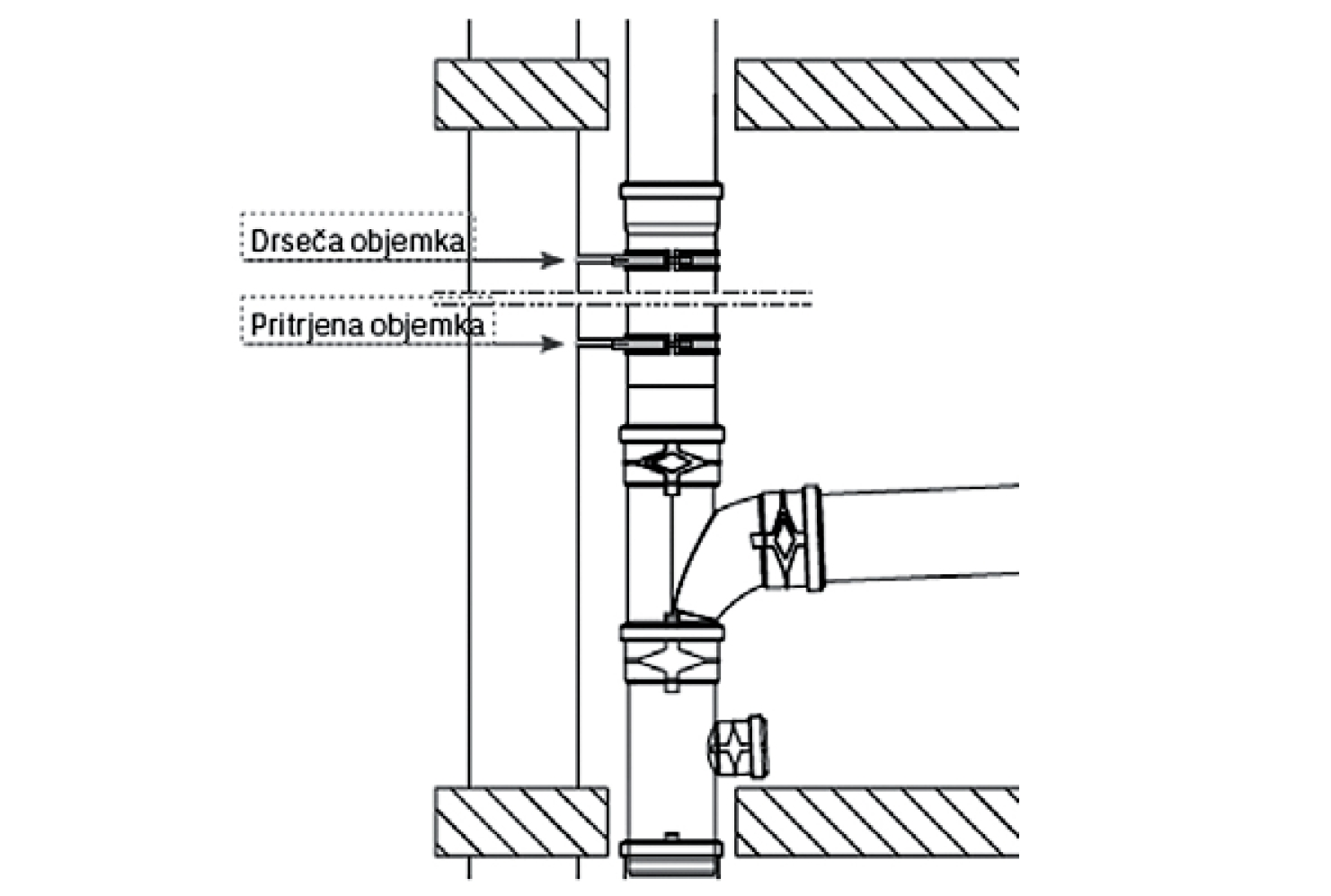

Drseča in pritrjena objemka pri vertikalni vgradnji na steno

Pritrditev objemk

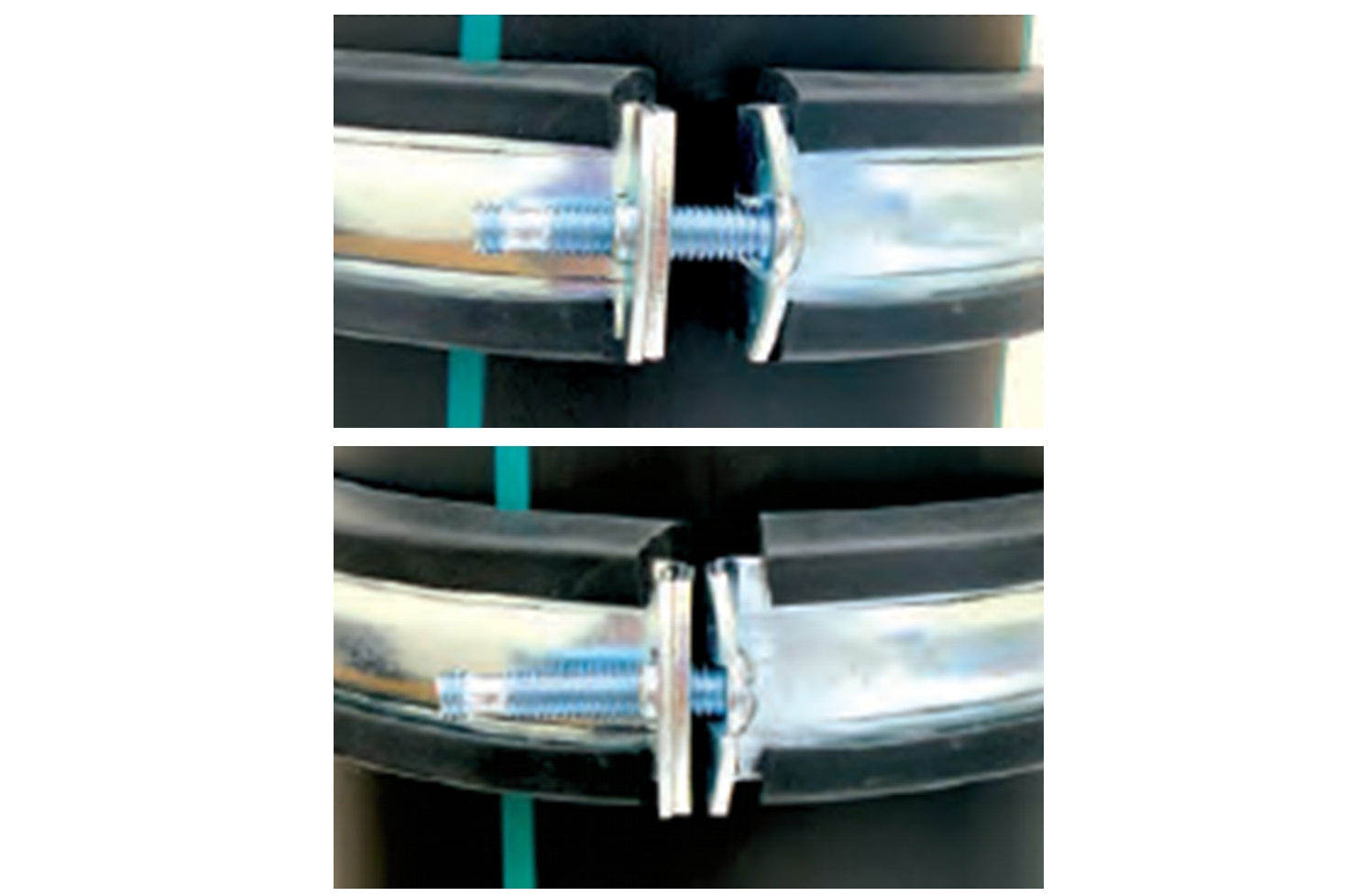

Pritrditev zgornje objemke (zgornja slika) in pritrditev spodnje objemke (spodnja slika)

Delovanje sistema glede zvočne izolacije preverjamo v Fraunhofer inštitutu v Nemčiji. Meritve se izvajajo po standardu DIN EN 14366-1 (Laboratorijsko merjenje hrupa v napeljavah za odpadno vodo) s povzročanjem hrupa z enakomernim pretokom vode z 0,5 l/s, 1,0 l/s. 2,0 l/s in 4,0 l/s.
 Za testiranje se predvidi gradbeno situacijo skladno s standardom DIN EN 12354-5.

Prednosti sistema
Sistem Ultra Silent™ odlikujejo:
 • enostavna vgradnja (potisni sistem),
• mehanska vzdržljivost,
• dolga življenjska doba,
• okolju prijazni materiali in
• vzdržljiva elastomerna tesnila.

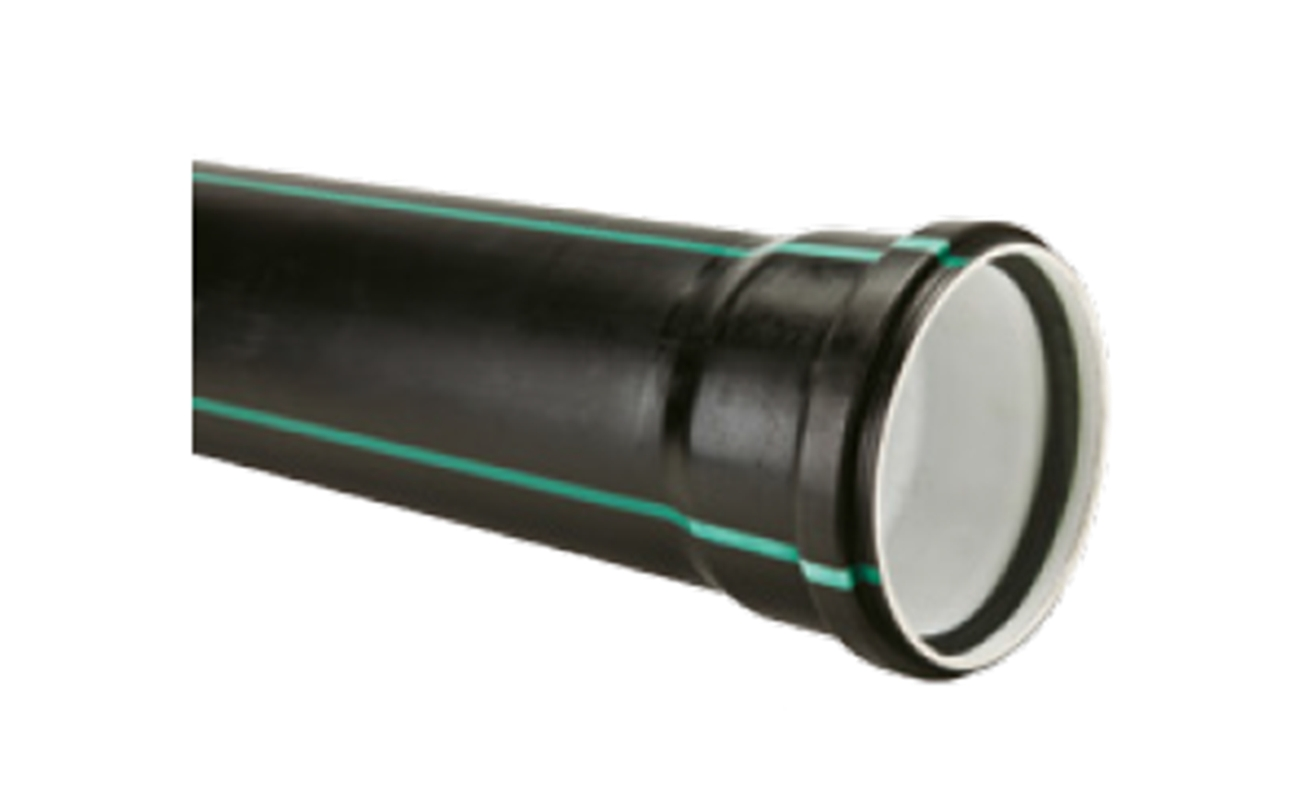

Sistem Ultra Silent™ odlikujejo številne prednosti

Namenjen je za izvedbo nizko in visoko temperaturnih odvodnih sistemov v zgradbah in zunaj, pritrjenih na steno stavbe (področje uporabe »B«) in zakopanih v zemljo v okviru stavbe, kar pomeni največ 1 m od stavbe (področje uporabe »BD«); za izvedbo odzračevanja in odvajanje deževnice znotraj zgradb.
Spaja se s potisno metodo (push-fit).
 Cevi so serije S 16, na voljo v premerih DN 32-DN 200. Serija S 16 pomeni, da imajo debelejšo steno in da dosegajo razred trdnosti vsaj SN 4.
Za spajanje sistem se uporabljajo »push-fit« spojni kosi s tesnili iz elastomera. Spojni kosi so prav tako serije S 16. Material je polipropilen, ojačan z mineralnim polnilom.
Sistem je primeren za odvajanje tekočin skladno s standardom DIN 8078, za tekočine s Ph vrednostjo med 2 in 12, normalnim pritiskom in temperaturami največ med 95 °C in 98 °C (kratkotrajno).
Rokovanje s sistemom je mogoče tudi pri ekstremnem mrazu, krepko pod 0 °C, saj je zelo odporen na udarce tudi pri nizkih temperaturah.
Požarna klasifikacija: D-s2, d1 (EN 13501-1)
Sistem Ultra Silent™ je testiran s strani SKZ, DIBt Nemčija, DTI Danska, AENOR Španija ter SII Izrael in je skladen s HR 3.43, UNE EN 1451-1, IS 958 »Plastični cevni sistemi za nizko in visoko temperaturne odvodne sisteme v zgradbah«.

Naše cevi so vgrajene v poslovne stavbe, hotele, bolnice, stanovanjske soseske po vsej Evropi. Zelo smo ponosni, da je sistem Ultra Silent™ vgrajen v oba največja stadiona v Madridu, Atletico in Santiago Bernabeu.
