Betonski tlakovci kot infrastrukturni element podnebno odpornih mest

Prilagajanje urbanih površin podnebnim izzivom, kot so vročinski valovi in intenzivne padavine, zahteva spremembe pri projektiranju in izbiri materialov za prometne in pohodne površine. V primerjavi z asfaltom betonski tlakovci Pavelock izpolnjujejo stroge EU standarde (EN 1338) ter izkazujejo bistveno boljše toplotne lastnosti z izmerjenim indeksom sončne refleksije (SRI) 55 %, kar zmanjšuje segrevanje površine in prispeva k večjemu toplotnemu udobju zunanjega okolja.
Poleg tega sistem omogoča učinkovito upravljanje s padavinskimi vodami preko prepustnih izvedb (PICP), s čimer pomembno zmanjšuje odtekanje in obremenitev kanalizacije. Konstrukcijske prednosti vključujejo visoko nosilnost, stabilnost, modularnost in enostavno popravljivost.
 Pavelock predstavlja trajnostno in podnebno prilagojeno rešitev za urbano infrastrukturo, ki hkrati izboljšuje toplotno ravnovesje, upravljanje s padavinskimi vodami in ekonomsko učinkovitost.

Kontekst in normativni okvir
Urbana okolja doživljajo dvojni podnebni pritisk: intenzivnejše kratkotrajne padavine, ki preobremenjujejo mešane kanalizacijske sisteme, in podaljšane vročinske valove, med katerimi se neprepustne površine segrejejo bistveno nad temperaturo okoliškega zraka. Meritve v evropskih mestih kažejo, da so urbana okolja običajno za 1 do 6 °C toplejša od okoliških podeželskih območij. V Schwammstadt logiki izbor materiala za tlakovanje postane primarna infrastrukturna intervencija z merljivimi učinki na vodno in toplotno ravnovesje mesta.
Betonski tlakovci se v EU proizvajajo po usklajeni seriji standardov: SIST EN 1338 / HRN EN 1338 (tlakovci), EN 1339 (plošče), EN 1340 (robni elementi), s krovnima standardoma EN 13369 in EN 206. Sistem Pavelock proizvajalca Semmelrock d.o.o. je skladen s HRN EN 1338:2004.

Ključne zahteve standarda EN 1338, ki jih morajo proizvodi izpolniti:
• cepilna natezna trdnost ≥ 3,6 N/mm² (posamično ≥ 2,9 N/mm²);
• odpornost proti zmrzovanju s solmi za posipanje (razred 3, oznaka D): povprečna izguba mase ≤ 1,0 kg/m² po 28 ciklih;
• odpornost proti obrabi (Böhme, razred 4): ≤ 18.000 mm³ na 5.000 mm²;
• odpornost proti drsenju (USRV po EN 1338 Annex I): ≥ 60.
Asfaltne mešanice se ocenjujejo po seriji EN 13108, ki ne vsebuje obveznih zahtev za toplotno refleksivnost niti za prepustnost, kar predstavlja nedoslednost z vidika podnebnega prilagajanja.

Toplotne lastnosti in indeks sončne refleksije
Indeks sončne refleksije (SRI), definiran po ASTM E 1980-01, je standardizirana mera sposobnosti horizontalne površine, da odbija sončno sevanje in oddaja absorbirano toploto. Lestvica je vezana na standardno črno površino (SRI = 0 %) in standardno belo površino (SRI = 100 %). SRI združuje albedo (ρ) in toplotno emisivnost (ε), tako da višja vrednost pomeni manjše segrevanje pri enaki sončni obremenitvi.
Tipične vrednosti albeda za tlakovne materiale: svež asfalt 0,04, obrabljen asfalt 0,12, nov beton 0,55. LEED v4 v okviru kredita Heat Island Reduction zahteva SRI ≥ 33 za nizko nagnjene horizontalne tlakovne površine, česar tipičen temni asfalt (SRI 0–6) ne izpolnjuje.

Meritev SRI sistema Pavelock

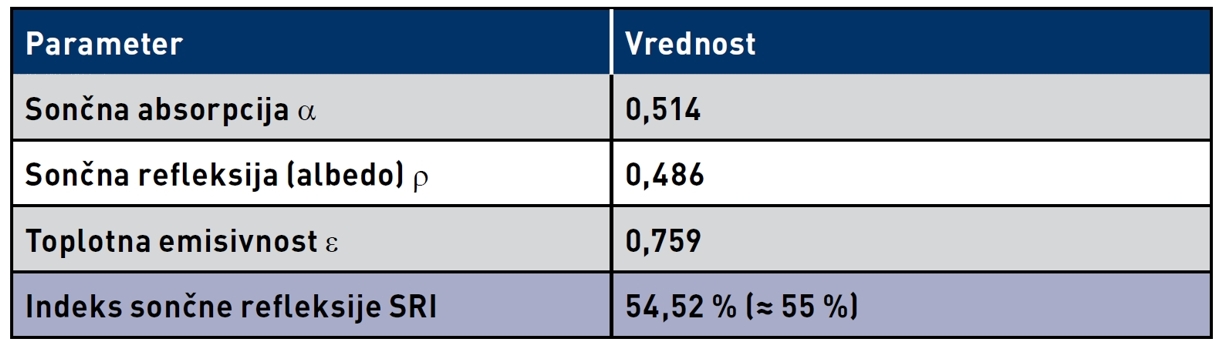

Preizkušanje vzorca Pavelock (sivi, kvarčna končna obdelava, dimenzije 20 × 20 × 10 cm) je bilo izvedeno na Inštitutu za fiziko Univerze v Beogradu, v Laboratoriju za fiziko atmosfere in optično metrologijo, po standardu ASTM E 1980-01. Meritve so bile izvedene od 25. do 27. avgusta 2016 v 24 merilnih točkah (od 9:00 do 15:00). Med meritvami so se neprekinjeno spremljale intenziteta sončnega sevanja (499,5–855,8 W/m²), temperatura okoliškega zraka (18,4–27,1 °C) in hitrost vetra (0,6–2,2 m/s). Z iterativnim postopkom, predpisanim s standardom, so bile izračunane vrednosti:

Razširjena merilna negotovost rezultatov znaša 5 % (faktor pokritja k = 2, kar ustreza ravni zaupanja približno 95 %).
Izmerjeni SRI 55 % uvršča Pavelock v sprejemljivo območje za hladne tlakovne površine po kriteriju LEED HIR (≥ 33). V primerjavi s tipičnim asfaltom (SRI 0–6) je razlika v sposobnosti odboja sončnega sevanja velikostnega reda. Študije kažejo, da povečanje albeda površine z 0,2 na 0,4 lahko zniža temperaturo površine tal tudi za 7,9 °C v opoldanskih urah — izmerjeni albedo 0,486 uvršča Pavelock nad to mejo.

Pavelock: patentirani sistem povezanih tlakovcev

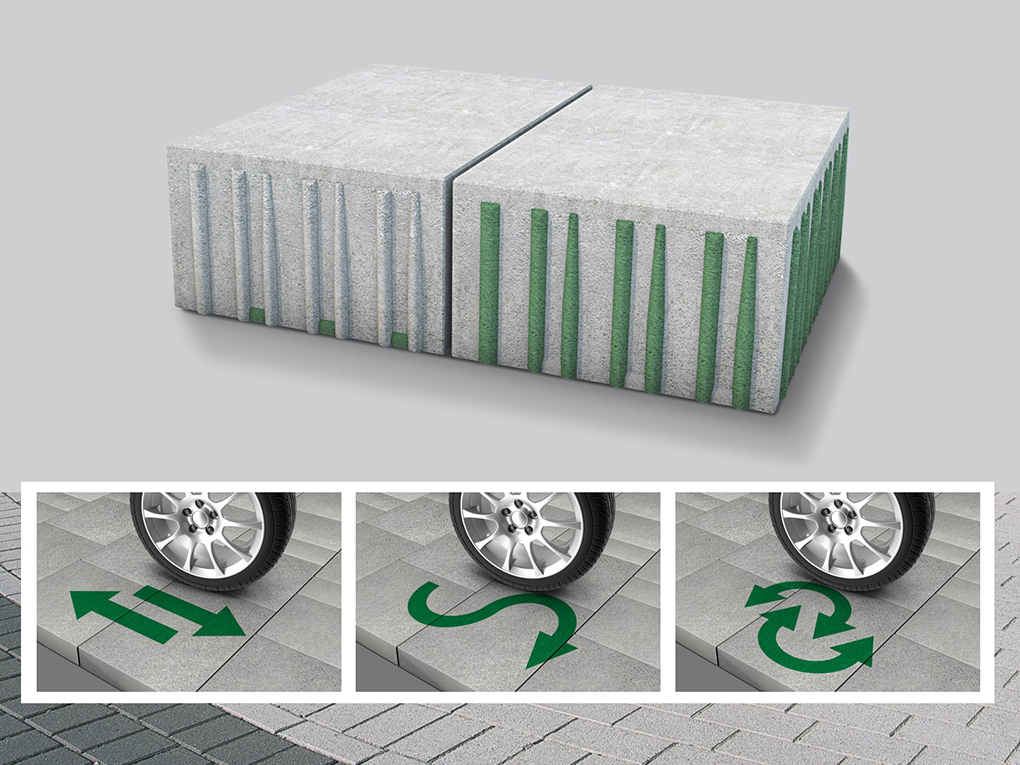

Sistem Pavelock je patentirani sistem povezanih tlakovcev z integrirano rešitvijo prenosa obremenitev. Od konvencionalnih tlakovcev se razlikuje po dveh ključnih konstrukcijskih značilnostih:
• krožni sistem utorov in zarez omogoča avtomatsko in natančno pozicioniranje posameznih elementov med polaganjem, kar daje geometrijsko stabilno površino, odporno proti horizontalnim pomikom pod prometno obremenitvijo.
• D-stična točka za fugirni material preprečuje neposredni stik sosednjih elementov in zagotavlja enakomerno širino fuge, kar je predpogoj za optimalno polnjenje fug in enakomeren prenos obremenitev.
Sistem je dimenzioniran za prometno obremenitev do tovornega razreda III, s čimer je primeren za mestne ulice s tovornim prometom, krožna križišča, dovozne in servisne ceste, parkirišča tovornih vozil ter intenzivno obremenjene zelene površine (intervencijski in gasilski dovozi). Tehnični listi proizvajalca jamčijo skladnost s HRN EN 1338:2004 ter odpornost proti zmrzovanju in solem za posipanje.

Upravljanje s padavinskimi vodami
Modularnost betonskih tlakovcev omogoča izvedbo prepustnih različic, npr. sistema PICP (Permeable Interlocking Concrete Pavement). V PICP izvedbi se razširjene fuge polnijo z odprtim agregatom (2/5 mm) na drenažni nosilni konstrukciji (frakciji 4/8 mm in 16/32 mm, debelina 30–50 cm). Značilni projektni parametri: začetna stopnja infiltracije 2.500–7.500 mm/h, po 5–10 letih 250–1.000 mm/h; uporabni volumen zadrževanja 30–40 % volumna agregata; koeficient odtoka   ψ = 0,1–0,3 (asfalt: ψ ≈ 0,9). Za srednjeevropske projektne 100-letne kratkotrajne padavine (100–150 mm/h) pravilno dimenzioniran sistem PICP zadrži celotno projektno padavino na lokaciji.

Modularnost in analiza stroškov življenjskega cikla
Asfaltna voziščna konstrukcija, ko je enkrat položena, ne dovoljuje lokalnega posega brez frezanja, ponovne vgradnje in vidne diskontinuitete. Betonski tlakovci omogočajo demontažo posameznih elementov brez vpliva na okoliške površine, dostop do podzemnih instalacij ob minimalnem odpadnem materialu, ponovno vgradnjo istih elementov in naknadno prilagoditev prometnega režima.
Tipična življenjska doba tlakovcev po HRN EN 1338 znaša 30–50 let v primerjavi s 15–20 leti za asfaltno voziščno konstrukcijo. Čeprav je začetna investicija višja, analiza stroškov življenjskega cikla (LCC) na obdobju 30 let običajno pokaže za 15–40 % nižje skupne stroške lastništva, odvisno od intenzivnosti prometa in pogostosti posegov v podzemne instalacije.

V kontekstu krožnega gospodarstva je demontirane tlakovce mogoče očistiti in ponovno uporabiti, z drobljenjem pa nastane reciklirani betonski agregat (RCA) za nove konstrukcije.

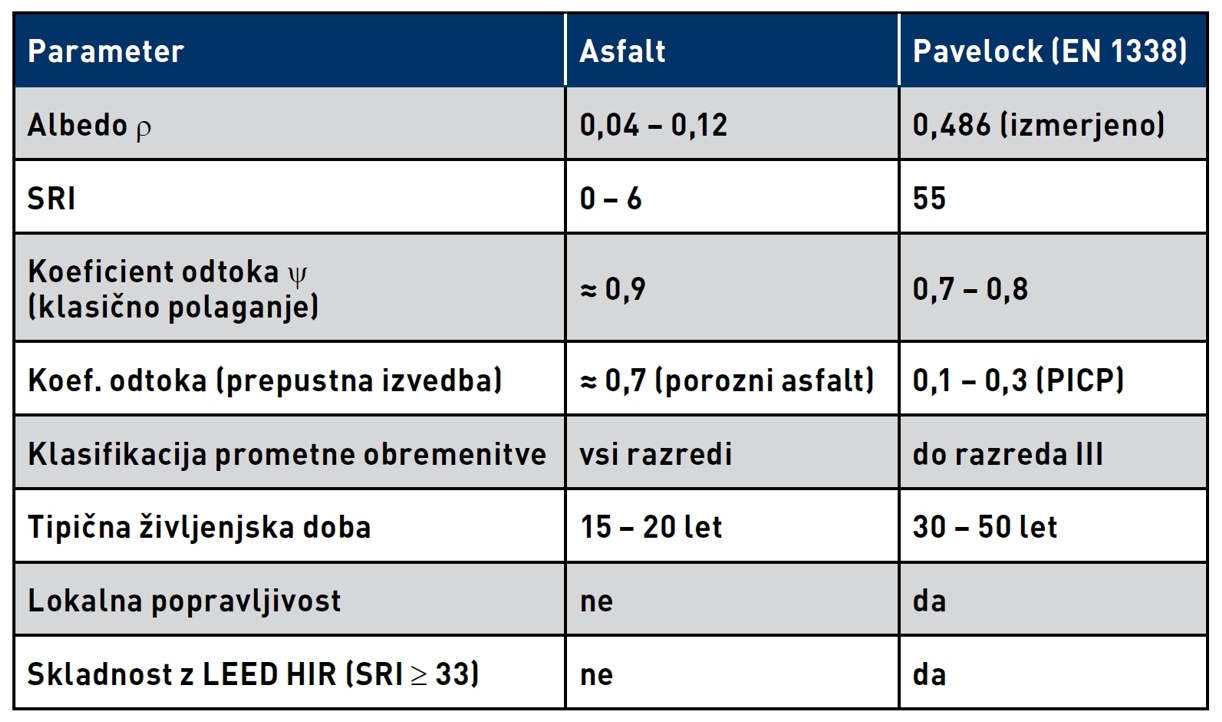

Primerjalna analiza: Pavelock in asfaltna površina

Sklep
Asfaltne površine, čeprav tehnično zrele, ne izpolnjujejo ključnih zahtev podnebno prilagojene urbane infrastrukture: nizka refleksivnost (albedo 0,04–0,12) neposredno prispeva k učinku urbanega toplotnega otoka, medtem ko neprepustnost preobremenjuje mešane kanalizacijske sisteme. Sistem Pavelock združuje nosilnost do prometnega razreda III, modularnost, ki olajša posege v podzemne instalacije, in potrjene toplotne lastnosti. Akreditirana meritev po ASTM E 1980-01 je ugotovila SRI = 55 % za sivo izvedbo sistema Pavelock, kar večkratno presega kriterij LEED HIR. V kontekstu koncepta Schwammstadt in analize stroškov življenjskega cikla so betonski tlakovci strateški infrastrukturni element za hkratno upravljanje padavinskih voda, toplotne bilance in prostorske identitete mesta.

Besedilo: dr. sc. Marina Bagarić, produktna menedžerka wienerberger Adriatic

Literatura:
 - ASTM E 1980-01. Standard Practice for Calculating Solar Reflectance Index of Horizontal and Low-Sloped Opaque Surfaces.
- HRN EN 1338:2004. Betonski opločnici – Zahtjevi i ispitne metode (slovenska različica: SIST EN 1338:2004).
- Inštitut za fiziko, Univerza v Beogradu, Laboratorij za fiziko atmosfere in optično metrologijo (2016). Poročilo o strokovnem laboratorijskem mnenju št. 013/016 — meritev SRI sistema Pavelock (prejšnji komercialni naziv: Behaton Sistem Einstein).
- Akbari, H., Pomerantz, M., Taha, H. (2001). Cool surfaces and shade trees to reduce energy use and improve air quality in urban areas. Solar Energy, 70(3), 295–310.
- USGBC (2019). LEED v4 Reference Guide for Building Design and Construction — Sustainable Sites: Heat Island Reduction.
- Semmelrock d.o.o. Tehnični list in opis sistema Pavelock. Dostopno na: wienerberger.hr/semmelrock
- DWA-A 138 (2005). Planung, Bau und Betrieb von Anlagen zur Versickerung von Niederschlagswasser.


Besedilo: Dorian Žunić, Product Manager Pavers & Roof
                 wienerberger Adriatic
